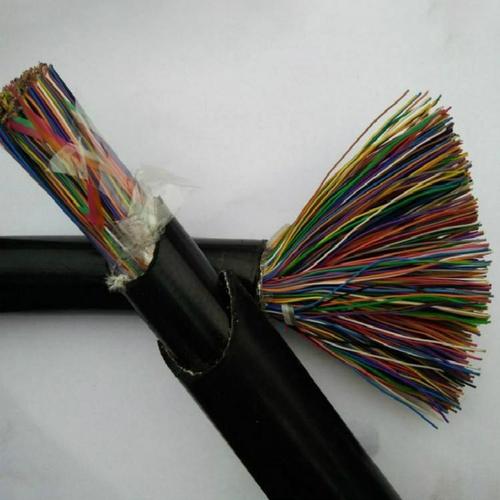

ZRC-DJYP2V計算機電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
一、ZRC-DJYP2V計機電纜執行標準
Q/321084 HL06-2000、Q-321084 HL01-2001等效采用于英國BS5308-86
二、ZRC-DJYP2V計算機電纜使用特性
額定電壓U0/U:450/750V
zui高工作溫度: 一般型不超過70℃
交聯聚乙烯不超過90℃
耐熱105℃的zui高不超過105℃
氟塑料絕緣不超過200℃和260℃
zui低環境溫度: 固定敷設-40℃、非固定敷設-15℃
zui小彎曲半徑: 無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
三、ZRC-DJYP2V計算機電纜型號名稱
| 型號 | 名稱 |
| 聚乙烯絕緣聚氯乙烯護套計算機電纜 | |
| DJYPV | 銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYPVP | 銅芯聚乙烯絕緣銅絲編織分屏蔽銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYVP | 銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYP2V | 銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYP2VP2 | 銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYVP2 | 銅芯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYP3V | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYP3VP3 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYVP3 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYPV22 | 銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYPVP22 | 銅芯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYVP22 | 銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYP2VP2-22 | 銅芯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYVP2-22 | 銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYP3V22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYP3VP3-22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYVP3-22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| 交聯聚乙烯絕緣聚氯乙烯護套計算機電纜 | |
| DJYJPV | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJP2V | 銅芯交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJP3V | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJVP | 銅芯交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJVP2 | 銅芯交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJVP3 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJPVP | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJP2VP2 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJP3VP3 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJYJPV22 | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJP2V22 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJPVP-22 | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJP2VP2-22 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJP3VP3-22 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJVP-22 | 銅芯交聯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJVP2-22 | 銅芯交聯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJYJVP3-22 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
聚氯乙烯絕緣聚氯乙烯護套計算機電纜 | |
| DJVPV | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVP2V | 銅芯聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVP3V | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVVP | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVVP2 | 銅芯聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVVP3 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVPVP | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVP2VP2 | 銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVP3VP3 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套電子計算機電纜 |
| DJVPV22 | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVP2V22 | 銅芯聚氯乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVP3V22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVVP-22 | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVVP2-22 | 銅芯聚氯乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVVP3-22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVPVP-22 | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVP2VP2-22 | 銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
| DJVP3VP3-22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套電子計算機電纜 |
①例1：聚乙烯絕緣聚氯乙烯護套１２對每單元二芯（兩芯組） 導體為0.75mm2計算機電纜表示為：
1.銅絲編織分屏蔽（A類導體） DJYPV 12×(2×0.75)A
2.銅絲編織分屏蔽及總屏蔽（B類導體）DJYPVP 12×(2×0.75)B
3.銅絲編織總屏蔽（R類導體） DJYVP 12×(2×0.75)R
4.銅帶分屏蔽（B類導體） DJYP2V 12×(2×0.75)B
5.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3 12×(2×0.75)R
6.銅絲編織分屏蔽鋼帶鎧裝（A類導體） DJYPV22 12×(2×0.75)
7.銅帶分屏蔽及總屏蔽鋼帶鎧裝（B類導體）DJVP2VP2-22 12×(2×0.75)B
8.鋁箔/塑料復合膜總屏蔽鋼帶鎧裝(A類導體)DJYPVP3-22 12×(2×0.75)A
②例2:銅芯聚乙烯絕緣及聚氯乙烯護套10對每單元三芯(三芯組) 導體為1.0mm2計算機電纜表示為：
1.銅絲編織分屏蔽（B類導體） DJYPV 10×(3×1.0)B
2.鋁箔/塑料復合膜分屏蔽及總屏蔽(R類導體)DJYP3VP3 10×(3×1.0)R
3.銅帶總屏蔽（A類導體） DJYVP2 10×(3×1.0)A
4.銅絲編織分屏蔽鋼帶鎧裝（B類導體） DJYPV22 10×(3×1.0)B
