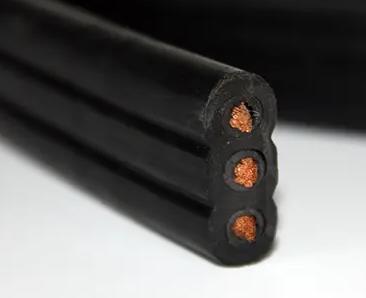

YTFB柔性電梯扁平軟電纜
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
移動扁電纜導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。移動扁電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
線纜結構：
絕緣：丁腈復合料，聚氨酯復合物，PUR/ TPV
屏蔽：鍍錫銅絲編織，屏蔽密度≥80％
顏色：彩色線芯或編碼線芯≥3芯加黃綠芯線
導體：采用多股細絞和精絞成束細一級無氧銅絲作導體，符合DIN VDE 0295等級6
護套：丁腈復合料，聚氨酯復合物，PUR/ TPV 顏色：黑色、灰色
移動扁電纜規格
規 格 | 導體結構 | 電纜參考數據 | 20℃時小絕緣電阻MΩ | ||||
外徑上限（寬度×厚度） | 近似重量 | 20℃大直流電阻 | |||||
芯數×截面積mm2 | 根數/直徑 | YB YBF | YB YBF | 不鍍錫 | 鍍錫 | YB | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
產品特點：
可根據客戶要求定做彩色線芯或編碼線芯。
采用PVC混合料，減小了電纜外徑降低對安裝空間的要求。
整體鍍錫銅絲編織屏蔽，以防止外部高頻電磁干擾。
