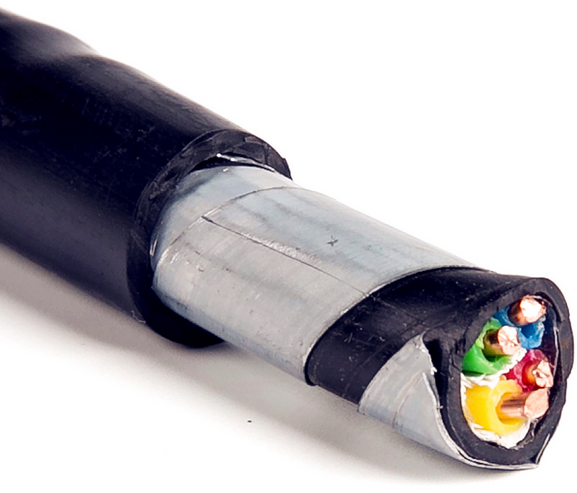

低煙無鹵控制電纜 WDZ-KEE23
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
1、產品說明
低煙無鹵控制電纜 WDZ-KEE23 WDZ-KEE 是應對光伏發電站的特殊環境條件，是為電子流的能量傳送提高其供電質量，提供優質的鏈路而設計的專用電纜。
2、使用范圍
低煙無鹵電纜 WDZ-KEE23 WDZ-KEE 適用于光伏電站直流側匯后的能量輸送。適合沙漠高溫、高寒地區使用，有適合灘涂草原、潮濕及鹽霧地區用，有適合強紫外線照射和臭氧的腐蝕型電纜。
3、產品特性
低煙無鹵控制電纜 WDZ-KEE23 WDZ-KEE 的較高工作溫度為125℃；電纜的環境溫度為-40℃～90℃；電纜的適用電壓AC0.6/1KV，DC 1.8KV（空載）；電纜具有符合環保性能要求；電纜具有防霧和防潮功能；電纜具有熱阻小、散熱性能好；電纜具有強預防光線直射和臭氧侵蝕功能；鎧裝系列電纜具有良好的屏蔽特性，可有效隔離各種電磁干擾和雷電干擾。
低煙無鹵電纜 WDZ-KEE23 WDZ-KEE 特性：
額定電壓
| AC 0.6/1kV；DC 1.8kV |
應用溫度
| -40~90℃ |
導體溫度
| 120℃ |
20℃導體電阻
| 13.7Ω/km |
允許的短路溫度（5s）
| 200℃ |
耐候/UV試驗
| 通過 PASS |
燃燒測試
| IEC 60332-1垂直燃燒 |
電流
| 30A |
4.低煙無鹵電纜 WDZ-EE WDZ-EE23產品型號表1電纜的型號
型號 | 名 稱 |
WDZ-KEE | 交聯聚烯烴絕緣及護套無鹵低煙阻燃直流電纜 |
WDZ-KEE23 | 交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃直流電纜 |
表2電纜規格
型號 | 規格（㎜2） | 導體電阻(20℃Ω/㎞，≤) | 載流量（40℃ A） | 電纜尺寸（㎜） | |
EE | EE23 | ||||
WDZ-EE WDZ-EE23 | 2*25 | 0.727 | 130 | 14.8 | 16.8 |
2*35 | 0.524 | 160 | 18.6 | 20.6 | |
2*50 | 0.387 | 195 | 20.0 | 22.0 | |
2*70 | 0.268 | 245 | 21.4 | 23.4 | |
2*95 | 0.193 | 305 | 23.4 | 25.4 |
產品參數：
型號
|
規格 （㎜2） | 線芯結構
| 導體直徑(㎜)
| 外徑(㎜) | 導體電阻 Ω/㎞，≤
| 載流量（60℃ A）電纜表面相互貼鄰 |
根數/線徑（㎜） | A*B | |||||
WDZEESR | 2*1.5 | 30/0.25 | 1.60 | 4.6*9.70 | 13.70 | 24 |
2*2.5 | 49/0.25 | 2.10 | 5.2*11.00 | 8.21 | 33 | |
2*4.0 | 56/0.30 | 2.65 | 6.2*13.20 | 5.09 | 44 | |
2*6.0 | 84/0.30 | 3.30 | 7.1*15.20 | 3.39 | 57 |
