低煙無鹵控制電纜 WDZ-KVV
- 電 話：0550-7311277
- 傳 真：0550-7311277
- 郵 箱：1045779281@qq.com
產品描述
應用：
動力、控制及連接線應用于工業自動化、機電成套設備、機床、物流傳輸系統、生產線等控制系統；適合干燥，潮濕及水油混合物的場合的固定安裝，也可用于非連續往復運動無強制牽引的移動安裝；適用于人員密集具有環保要求的場合。

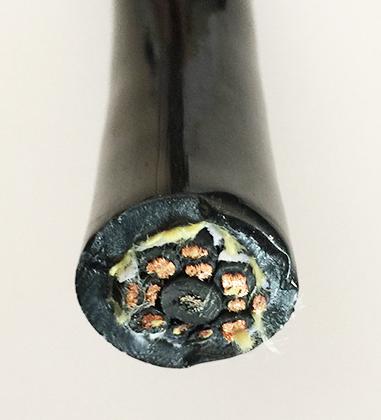

產品結構：
導體：多股細絞成束裸銅絲，符合IEC 60288/VDE 0295，5類導體
絕緣：特殊無鹵混合料
芯線：芯線絞合成纜，芯線顏色符合VDE 0293
彩色或編碼芯線
護套：特殊無鹵混合料
護套顏色：灰色
技術參數：
工作電壓：300/500V 450/750V 600/1000V
測試電纜：2000V 2500V 3500V
絕緣電阻：≥ 20 MΩ/km （20℃）
***小彎曲半徑：移動安裝 15D
固定安裝 4D
工作溫度：移動安裝 - 5 ～ +70℃
固定安裝 -30 ～ +70℃
阻燃特性：符合VDE 0472-804部分B類測試標準和IEC 60332-1
芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM 芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM
2 0.5 5.7 46.3 2 0.75 6.2 56.8
3 6.1 55.1 3 6.6 68.4
4 6.7 67.4 4 7.3 84.2
5 7.5 80.8 5 8.1 101.3
6 8.2 94.9 6 8.9 119.3
7 8.2 104.0 7 8.9 131.4
8 8.9 118.4 8 9.7 149.6
9 9.9 136.4 9 10.8 172.3
10 10.7 155.2 10 11.6 195.9
12 11.0 174.9 12 12.0 221.7
14 11.7 198.3 14 12.7 252.0
16 12.4 222.9 16 13.5 283.7
18 13.1 248.3 18 14.3 316.4
20 13.5 268.8 20 14.7 343.2
21 13.9 283.5 21 15.1 362.0
24 15.6 333.5 24 17.0 425.1
25 16.0 348.9 25 17.4 444.7
27 16.0 363.8 27 17.4 464.9
30 16.6 398.3 30 18.1 509.7
32 17.3 428.3 32 18.9 547.8
36 18.0 471.0 36 19.7 603.5
芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM 芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM
2 1.0 6.6 66.7 2 1.5 7.7 92.3
3 7.1 81.1 3 8.2 112.8
4 7.8 100.2 4 9.1 140.0
5 8.7 120.8 5 10.1 169.2
6 9.5 142.5 6 11.2 199.8
7 9.5 157.4 7 11.2 221.3
8 10.4 179.4 8 12.2 252.4
9 11.6 206.5 9 13.6 290.6
10 12.4 234.6 10 14.6 330.4
12 12.9 266.3 12 15.2 375.8
14 13.6 303.2 14 16.1 428.4
16 14.5 341.8 16 17.1 483.4
18 15.3 381.4 18 18.1 539.8
20 15.8 414.3 20 18.6 586.9
21 16.2 436.9 21 19.1 619.1
24 18.2 512.6 24 21.6 726.4
25 18.7 536.1 25 22.1 759.9
27 18.7 561.4 27 22.1 796.5
30 19.5 616.1 30 23.0 874.6
32 20.3 662.0 32 24.0 939.9
36 21.2 730.3 36 25.0 1037.6
芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM 芯數 導體截面
mm2 電纜外徑
mm 參考重量
KG/KM
2 2.5 9.2 137.6 2 4 11.0 199.4
3 9.9 169.9 3 11.8 247.7
4 11.0 211.8 4 13.1 309.9
5 12.2 256.8 5 14.6 376.4
6 13.5 303.8 7 16.1 497.0
7 13.5 337.8 2 6 12.6 271.8
8 14.7 385.7 3 13.5 340.1
9 16.4 443.8 4 15.1 427.0
10 17.7 504.5 5 16.8 519.6
12 18.3 575.9 7 18.5 688.8
14 19.4 657.7 3 10 17.5 567.6
16 20.7 743.0 4 19.6 713.4
18 21.9 830.5 5 21.8 869.0
20 22.6 904.3 7 24.1 1153.6
21 23.2 954.0 3 16 19.8 804.0
24 26.1 1118.6 4 22.1 1017.2
25 26.8 1170.2 5 24.6 1243.1
27 26.8 1228.5 7 27.2 1661.1
30 27.9 1350.4 3 25 24.8 1249.0
32 29.1 1451.2 4 27.7 1580.6
36 30.4 1604.0 5 30.9 1932.2
注：以上規格為常用型，可根據用戶要求定制特殊規格
